Standard efni
NBR eða FKM * Efni val samkvæmt vinnuaðstæður |  |
Vara Inngangur

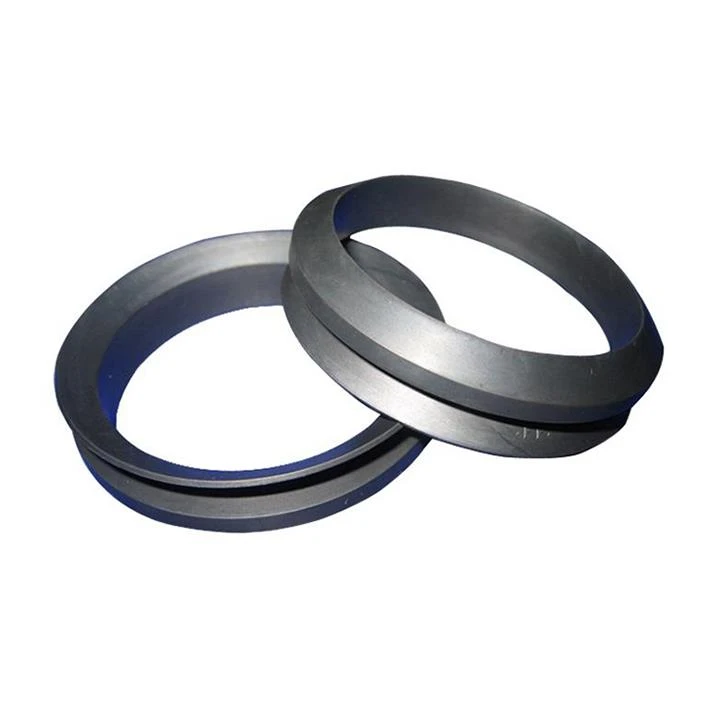

GVS v-hringur innsiglið er talin upphafleg útgáfa af v-hringur innsigli, og er hannaður með breitt líkama og tapered hæl til að veita fasta takið á innsiglið.
Einkenni
Auðvelt að setja upp vegna þess að það er allt gúmmí efni Lágt núning Stretchable Haldið áfram með smurningu Útiloka mengun, svo sem ryk, fitu, vatn og olíuskvetta Hár hiti viðnám (fyrir efni FKM) |  |
Umsóknaráætlun
Endarhlið GVS eru innsigluð með hreinu gúmmíi til að koma í veg fyrir ytri ryk, duft, vatn og blöndu þeirra, fitu og þess háttar frá því að komast inn í búnaðinn eða lokunarkerfið. Það er hægt að nota í flestum legum og hægt er að nota sem efri innsigli í erfiðum aðstæðum þar sem aðal innsiglið er viðkvæmt fyrir bilun. Það er almennt notað í bifreiðum, velti Mills, bera palls og landbúnaðarvélar.
Notkunarskilyrði
Hraði | Þrýstingur | Hitastig | Media | Meðfylgjandi þvermál |
15m / s | 0-0.03Mpa | -35 ℃ ~ 180 ℃ | Vatn, olía, ryk, osfrv. | 80mm-2000mm |

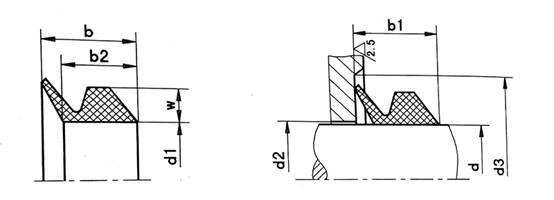

Tæknilegar teikningar
Specification List
Hlutarnúmer | d | d 2 | d 3 | b1 | d 1 | w | b | b2 |
GVS0120 | 11,5-13,5 | d + 1 | d + 9 | 6,7 ± 0,6 | 10.5 | 3 | 7.7 | 5.5 |
GVS0140 | 13,5-15,5 | d + 1 | d + 9 | 6,7 ± 0,6 | 12.5 | 3 | 7.7 | 5.5 |
GVS0160 | 15,5-17,5 | d + 1 | d + 9 | 6,7 ± 0,6 | 14 | 3 | 7.7 | 5.5 |
GVS0180 | 17.5-19 | d + 1 | d + 9 | 6,7 ± 0,6 | 16 | 3 | 7.7 | 5.5 |
GVS0200 | 19-21 | d + 2 | d + 12 | 9,0 ± 0,8 | 18 | 4 | 10.5 | 7.9 |
GVS0220 | 21-24 | d + 2 | d + 12 | 9,0 ± 0,8 | 20 | 4 | 10.5 | 7.9 |
GVS0250 | 24-27 | d + 2 | d + 12 | 9,0 ± 0,8 | 22 | 4 | 10.5 | 7.9 |
GVS0280 | 27-29 | d + 2 | d + 12 | 9,0 ± 0,8 | 25 | 4 | 10.5 | 7.9 |
GVS0300 | 29-31 | d + 2 | d + 12 | 9,0 ± 0,8 | 27 | 4 | 10.5 | 7.9 |
GVS0320 | 31-33 | d + 2 | d + 12 | 9,0 ± 0,8 | 29 | 4 | 10.5 | 7.9 |
GVS0350 | 33-36 | d + 2 | d + 12 | 9,0 ± 0,8 | 31 | 4 | 10.5 | 7.9 |
GVS0380 | 36-38 | d + 2 | d + 12 | 9,0 ± 0,8 | 34 | 4 | 10.5 | 7.9 |
GVS0400 | 38-43 | d + 2 | d + 15 | 11 ± 1,0 | 36 | 5 | 13,0 | 9.5 |
GVS0450 | 43-48 | d + 2 | d + 15 | 11 ± 1,0 | 40 | 5 | 13,0 | 9.5 |
GVS0500 | 48-53 | d + 2 | d + 15 | 11 ± 1,0 | 45 | 5 | 13,0 | 9.5 |
GVS0550 | 53-58 | d + 2 | d + 15 | 11 ± 1,0 | 49 | 5 | 13,0 | 9.5 |
GVS0660 | 58-63 | d + 2 | d + 15 | 11 ± 1,0 | 54 | 5 | 13,0 | 9.5 |
GVS0650 | 63-68 | d + 2 | d + 15 | 11 ± 1,0 | 58 | 5 | 13,0 | 9.5 |
GVS0700 | 68-73 | d + 3 | d + 18 | 13,5 ± 1,2 | 63 | 6 | 15.5 | 11.3 |
GVS0750 | 73-78 | d + 3 | d + 18 | 13,5 ± 1,2 | 67 | 6 | 15.5 | 11.3 |
GVS0800 | 78-83 | d + 3 | d + 18 | 13,5 ± 1,2 | 72 | 6 | 15.5 | 11.3 |
GVS0850 | 83-88 | d + 3 | d + 18 | 13,5 ± 1,2 | 76 | 6 | 15.5 | 11.3 |
GVS0900 | 88-93 | d + 3 | d + 18 | 13,5 ± 1,2 | 81 | 6 | 15.5 | 11.3 |
GVS0950 | 93-98 | d + 3 | d + 18 | 13,5 ± 1,2 | 85 | 6 | 15.5 | 11.3 |
GVS1000 | 98-105 | d + 3 | d + 18 | 13,5 ± 1,2 | 90 | 6 | 15.5 | 11.3 |
GVS1100 | 105-115 | d + 4 | d + 21 | 15,5 ± 1,5 | 99 | 7 | 18,0 | 13.1 |
GVS1200 | 115-125 | d + 4 | d + 21 | 15,5 ± 1,5 | 108 | 7 | 18,0 | 13.1 |
GVS1300 | 125-135 | d + 4 | d + 21 | 15,5 ± 1,5 | 117 | 7 | 18,0 | 13.1 |
GVS1400 | 135-145 | d + 4 | d + 21 | 15,5 ± 1,5 | 126 | 7 | 18,0 | 13.1 |
GVS1500 | 145-155 | d + 4 | d + 21 | 15,5 ± 1,5 | 135 | 7 | 18,0 | 13.1 |
GVS1600 | 155-165 | d + 4 | d + 24 | 18,0 ± 1,8 | 144 | 8 | 20,5 | 15,0 |
GVS1700 | 165-175 | d + 4 | d + 24 | 18,0 ± 1,8 | 153 | 8 | 20,5 | 15,0 |
GVS1800 | 175-185 | d + 4 | d + 24 | 18,0 ± 1,8 | 162 | 8 | 20,5 | 15,0 |
GVS1900 | 185-195 | d + 4 | d + 24 | 18,0 ± 1,8 | 171 | 8 | 20,5 | 15,0 |
GVS2000 | 195-210 | d + 4 | d + 24 | 18,0 ± 1,8 | 180 | 8 | 20,5 | 15,0 |
* Frekari upplýsingar á beiðni, við framboð einnig beygja vörur eða hálf-lokið vörur.
