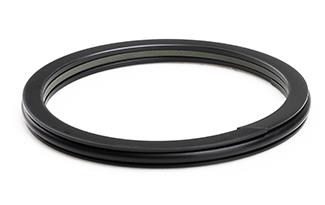

NBR POM leiðarvísir inni innsigli fyrir stöng
Staðlað efni
| Varahlutir | Efni |  |
| Rennihringur | Brons fyllt PTFE | |
| Teygjanlegt | NBR / FKM | |
| L hringur | POM / PA |
* Önnur efni eru fáanleg ef óskað er.
Lýsing
JGDI er samsöfnun stangir sem er ónæmur fyrir mörgum vökva.

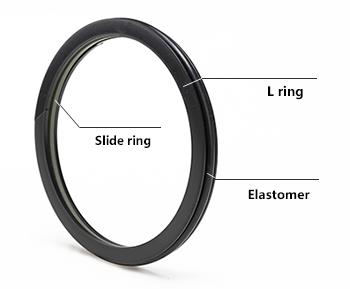

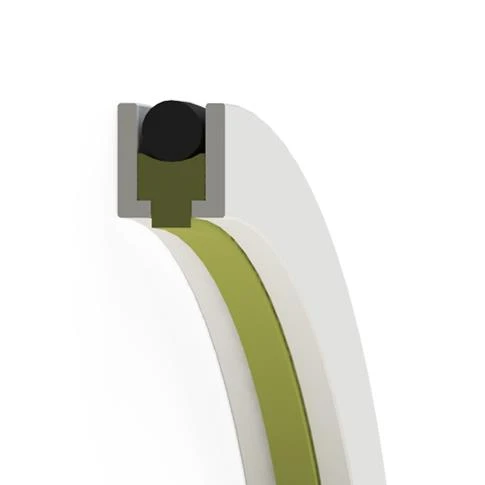

Það samanstendur af fjórum hlutum: rennihringur úr fylltu PTFE efni, tveir L hringir með POM efni og O-hringur fyrir orkugjafa. L-hringurinn virkar sem stuðningur og leiðarvísir til að tryggja þétt innsigli. Þéttihringurinn treystir á kraft O-hringsins til að ýta á stimpilstöngina og veita áreiðanlega þéttingu.
|
|
Kostir
- Framúrskarandi rennaárangur - Gott slitþol - Hátt extrusion viðnám - Hentar fyrir fjölvökva notkun - Lítill núningur, non-stafur miði - Einföld uppsetning |  |
Vinnuskilyrði
Hraði | Þrýstingur | Hitastig | Fjölmiðlar | Meðfylgjandi þvermál |
1m/s | 0 ~ 45Mpa | -30℃~+100℃ | Vökvakerfi (byggð á jarðolíu), olíu-vatni, vatni og fleirum. | 20mm-10mm |

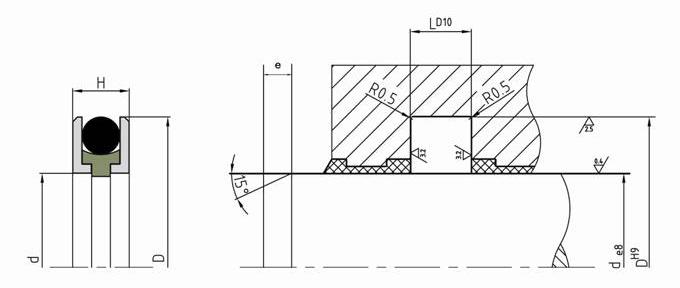

Tæknileg teikning
Tæknilýsing
| Hluti nr | d e8 | D H9 | H | L D10 | e |
| JGDI0220 | 22 | 29.2 | 3.5 | 4 | 6 |
| JGDI0250 | 25 | 32.2 | 3.5 | 4 | 6 |
| JGDI0280 | 28 | 35.2 | 3.5 | 4 | 6 |
| JGDI0300 | 30 | 37.2 | 3.5 | 4 | 6 |
| JGDI0320 | 32 | 39.2 | 3.5 | 4 | 6 |
| JGDI0350 | 35 | 42.2 | 3.5 | 4 | 6 |
| JGDI0360 | 36 | 43.2 | 3.5 | 4 | 6 |
| JGDI0400 | 40 | 50 | 4.5 | 5 | 6 |
| JGDI0420 | 42 | 52 | 4.5 | 5 | 6 |
| JGDI0450 | 45 | 55 | 4.5 | 5 | 6 |
| JGDI0500 | 50 | 60 | 4.5 | 5 | 6 |
| JGDI0550 | 55 | 65 | 4.5 | 5 | 6 |
| JGDI0560 | 56 | 66 | 4.5 | 5 | 6 |
| JGDI0600 | 60 | 70 | 4.5 | 5 | 7 |
| JGDI0630 | 63 | 73 | 4.5 | 5 | 7 |
| JGDI0650 | 65 | 75 | 4.5 | 5 | 7 |
| JGDI0700 | 70 | 80 | 4.5 | 5 | 7 |
| JGDI0720 | 72 | 82 | 4.5 | 5 | 7 |
| JGDI0750 | 75 | 85 | 4.5 | 5 | 7 |
| JGDI0800 | 80 | 93.8 | 7 | 7.5 | 7 |
| JGDI0850 | 85 | 98.8 | 7 | 7.5 | 7 |
| JGDI0900 | 90 | 103.8 | 7 | 7.5 | 7 |
| JGDI0950 | 95 | 108.8 | 7 | 7.5 | 7 |
| JGDI1000 | 100 | 113.8 | 7 | 7.5 | 7 |
| JGDI1050 | 105 | 125 | 9.5 | 10 | 10 |
| JGDI1100 | 110 | 130 | 9.5 | 10 | 10 |
| JGDI1150 | 115 | 135 | 9.5 | 10 | 10 |
| JGDI1200 | 120 | 140 | 9.5 | 10 | 10 |
| JGDI1250 | 125 | 145 | 9.5 | 10 | 10 |
| JGDI1300 | 130 | 150 | 9.5 | 10 | 10 |
| JGDI1400 | 140 | 160 | 9.5 | 10 | 10 |
| JGDI1500 | 150 | 170 | 9.5 | 10 | 10 |
| JGDI1600 | 160 | 180 | 9.5 | 10 | 10 |
| JGDI1650 | 165 | 185 | 9.5 | 10 | 10 |
| JGDI1700 | 170 | 190 | 9.5 | 10 | 10 |
| JGDI1800 | 180 | 200 | 9.5 | 10 | 10 |
| JGDI1900 | 190 | 210 | 9.5 | 10 | 10 |
| JGDI2000 | 200 | 220 | 9.5 | 10 | 10 |
| JGDI2200 | 220 | 240 | 9.5 | 10 | 10 |
| JGDI2250 | 225 | 245 | 9.5 | 10 | 10 |
| JGDI2300 | 230 | 250 | 9.5 | 10 | 10 |
| JGDI2400 | 240 | 260 | 9.5 | 10 | 10 |
| JGDI2500 | 250 | 270 | 9.5 | 10 | 10 |
| JGDI2600 | 260 | 290 | 14.5 | 15 | 10 |
| JGDI2800 | 280 | 310 | 14.5 | 15 | 10 |
| JGDI2900 | 290 | 320 | 14.5 | 15 | 10 |
| JGDI3000 | 300 | 330 | 14.5 | 15 | 15 |
| JGDI3200 | 320 | 350 | 14.5 | 15 | 15 |
| JGDI3500 | 350 | 380 | 14.5 | 15 | 15 |
| JGDI3600 | 360 | 390 | 14.5 | 15 | 15 |
| JGDI3800 | 380 | 410 | 14.5 | 15 | 15 |
| JGDI4000 | 400 | 430 | 14.5 | 15 | 15 |
| JGDI4150 | 415 | 445 | 14.5 | 15 | 15 |
| JGDI4200 | 420 | 450 | 14.5 | 15 | 15 |
| JGDI4250 | 425 | 455 | 14.5 | 15 | 15 |
| JGDI4500 | 450 | 480 | 14.5 | 15 | 15 |
| JGDI4800 | 480 | 510 | 14.5 | 15 | 15 |
| JGDI5000 | 500 | 530 | 14.5 | 15 | 15 |
| JGDI5500 | 550 | 580 | 14.5 | 15 | 15 |
| JGDI5600 | 560 | 590 | 14.5 | 15 | 15 |
| JGDI6000 | 600 | 630 | 14.5 | 15 | 15 |
| JGDI6300 | 630 | 670 | 19.5 | 20 | 15 |
| JGDI6500 | 650 | 690 | 19.5 | 20 | 15 |
| JGDI6800 | 680 | 720 | 19.5 | 20 | 15 |
| JGDI7000 | 700 | 740 | 19.5 | 20 | 15 |
| JGDI7200 | 720 | 760 | 19.5 | 20 | 15 |
| JGDI7500 | 750 | 790 | 19.5 | 20 | 15 |
| JGDI8000 | 800 | 840 | 19.5 | 20 | 15 |
| JGDI8500 | 850 | 890 | 19.5 | 20 | 15 |
| JGDI9000 | 900 | 940 | 19.5 | 20 | 15 |
| JGDI9500 | 950 | 990 | 19.5 | 20 | 15 |
| JGDIX1000 | 1000 | 1040 | 19.5 | 20 | 15 |
Algengar spurningar
1. Hefurðu einhver MOQ takmörk?
Það eru engin MOQ takmörk fyrir lager hlut eða prófunarsýni. Fyrir nýja framleiðslu er óskað eftir MOQ um 10 stk í hverri stærð.
2. Gætir selt O-hringinn eða öryggisafritið sérstaklega?
Já, rennihringur, o-hringur eða öryggisafritunarhringur er hvort sem er fáanlegur.
3. Hvaða efni notar þú í rennihringinn?
Almennt bronsfyllt PTFE, við styðjum einnig aðrar fyllingar, svo sem glertrefjar, kolefni, MoS2 osfrv.
4. Ertu upprunaleg verksmiðja eða viðskipti með þessa vöru?
Já, við erum upphafleg framleiðandi þessarar vöru.
Við erum með sömu hönnun en fyrir vatnsrænan stimplaJGDA, pls ekki hika við að senda okkur fyrirspurn ef einhverjar fyrirspurnir.
