Standard efni
Nitrile Buna Rubber NBR * Önnur efni samsetningar geta verið aðlaga samkvæmt vinnuskilyrðum. |  |
Vara Inngangur

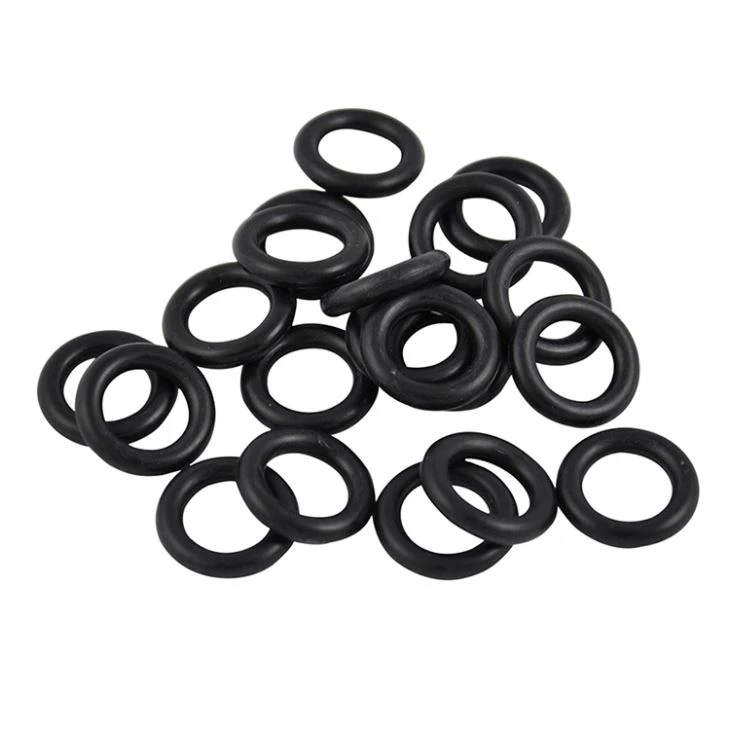

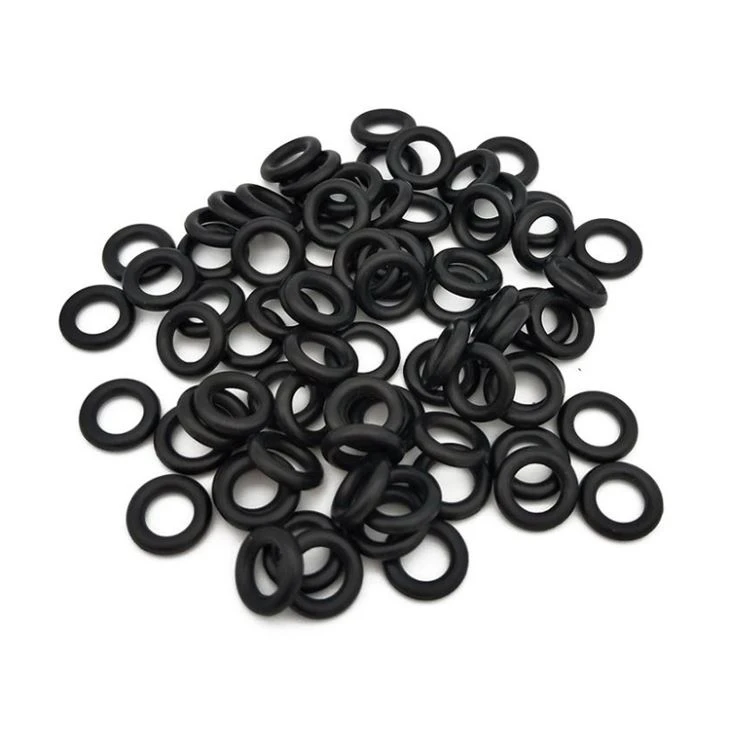

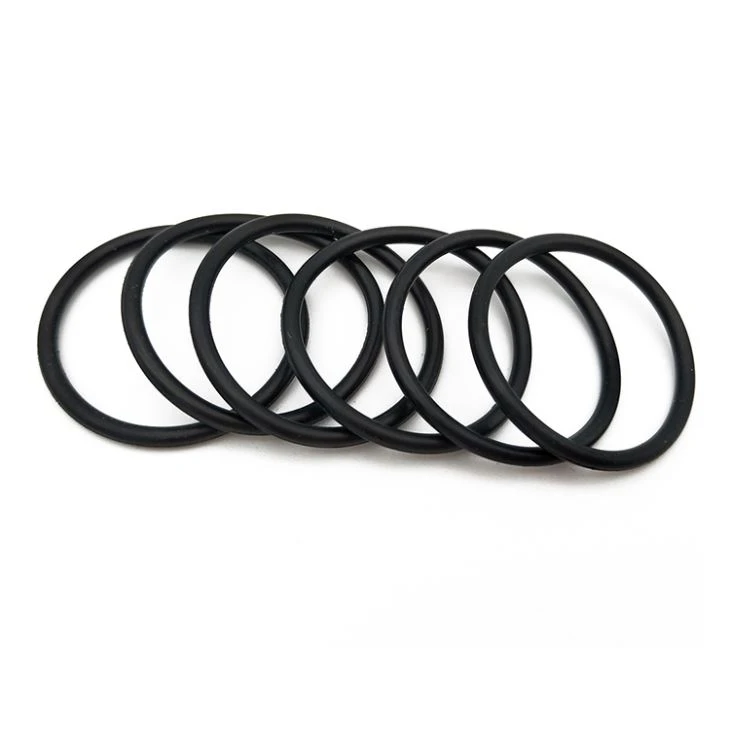

NBR O hringur er hannaður fyrir truflanir (besta valið) eða dynamic selir sem eru notaðir í rétthyrndum rásum.
Einkenni
Lágmarkskostnaður innsigli lausn Samhverf þversnið Annaðhvort einfalt eða tvíverkað Wide forrit, auðvelt að passa Einföld og fljótleg uppsetning án hjálpartækja Hátt samhæfni, næstum samhæft við alla vökva |  |
Umsóknaráætlun
O-hringirnir geta verið notaðir sem einvirkir eða tvíverkandi selir undir þrýstingi. Þegar þrýstingurinn hækkar eykst geislalagaþéttingin sem tryggir góða þéttingu. Þökk sé sveigjanleika hennar, það getur verið fljótt sett upp án hjálparstarfs. O-hringir eru gerðar úr NBR efni undir venjulegum vinnuskilyrðum. Þetta efni er aðallega notað í vökva og pneumatic forritum, sem eykur andstöðu við fjölmiðla og sérstök efni.
Notkunarskilyrði
Hraði | Þrýstingur | Hitastig | Media | Meðfylgjandi þvermál |
- | 0-20Mpa | -30 ℃ ~ 110 ℃ | Vökvakerfi (jarðolíu) | 1mm-670mm |
Tæknilegar teikningar
Specification List
d 1 | d 2 | d1 | d 2 | d1 | d 2 | d1 | d 2 |
1.8 | 1.18 | 32,5 | 2,65 | 97,5 | 3.55 | 258 | 5.3 |
2 | 1.18 | 33,5 | 2,65 | 100 | 3.55 | 265 | 5.3 |
2.24 | 1.18 | 34,5 | 2,65 | 103 | 3.55 | 272 | 5.3 |
2.5 | 1.18 | 35,5 | 2,65 | 106 | 3.55 | 280 | 5.3 |
2.8 | 1.18 | 36,5 | 2,65 | 109 | 3.55 | 290 | 5.3 |
3,15 | 1.18 | 37,5 | 2,65 | 112 | 3.55 | 300 | 5.3 |
3.55 | 1.18 | 38,5 | 2,65 | 115 | 3.55 | 307 | 5.3 |
3,75 | 1.18 | 40 | 2,65 | 118 | 3.55 | 315 | 5.3 |
4 | 1.18 | 41.2 | 2,65 | 122 | 3.55 | 325 | 5.3 |
4.5 | 1.18 | 42,5 | 2,65 | 125 | 3.55 | 335 | 5.3 |
4.87 | 1.18 | 43,7 | 2,65 | 128 | 3.55 | 345 | 5.3 |
5 | 1.18 | 45 | 2,65 | 132 | 3.55 | 355 | 5.3 |
5,15 | 1.18 | 46,2 | 2,65 | 136 | 3.55 | 365 | 5.3 |
5.3 | 1.18 | 47,5 | 2,65 | 140 | 3.55 | 375 | 5.3 |
5.6 | 1.18 | 48,7 | 2,65 | 145 | 3.55 | 387 | 5.3 |
6 | 1.18 | 50 | 2,65 | 150 | 3.55 | 400 | 5.3 |
6.3 | 1.18 | 51,5 | 2,65 | 155 | 3.55 | ||
6.7 | 1.18 | 53 | 2,65 | 160 | 3.55 | ||
6.9 | 1.18 | 54,5 | 2,65 | 165 | 3.55 | ||
7.1 | 1.18 | 56 | 2,65 | 170 | 3.55 | ||
7.5 | 1.18 | 58 | 2,65 | 175 | 3.55 | 109 | 7 |
8 | 1.18 | 60 | 2,65 | 180 | 3.55 | 112 | 7 |
8.5 | 1.18 | 61.5 | 2,65 | 185 | 3.55 | 115 | 7 |
8.75 | 1.18 | 63 | 2,65 | 190 | 3.55 | 118 | 7 |
9 | 1.18 | 65 | 2,65 | 195 | 3.55 | 122 | 7 |
9.5 | 1.18 | 67 | 2,65 | 200 | 3.55 | 125 | 7 |
10 | 1.18 | 69 | 2,65 | 128 | 7 | ||
10.6 | 1.18 | 71 | 2,65 | 132 | 7 | ||
11.2 | 1.18 | 73 | 2,65 | 136 | 7 | ||
11.8 | 1.18 | 75 | 2,65 | 140 | 7 | ||
12.5 | 1.18 | 80 | 2,65 | 40 | 5.3 | 145 | 7 |
13.2 | 1.18 | 85 | 2,65 | 41.2 | 5.3 | 150 | 7 |
14 | 1.18 | 90 | 2,65 | 42,5 | 5.3 | 155 | 7 |
15 | 1.18 | 95 | 2,65 | 43,7 | 5.3 | 160 | 7 |
16 | 1.18 | 100 | 2,65 | 45 | 5.3 | 165 | 7 |
17 | 1.18 | 106 | 2,65 | 46,2 | 5.3 | 170 | 7 |
18 | 1.18 | 112 | 2,65 | 47,5 | 5.3 | 175 | 7 |
19 | 1.18 | 118 | 2,65 | 48,7 | 5.3 | 180 | 7 |
20 | 1.18 | 125 | 2,65 | 50 | 5.3 | 185 | 7 |
21.2 | 1.18 | 135 | 2,65 | 51,5 | 5.3 | 190 | 7 |
22.4 | 1.18 | 140 | 2,65 | 5 | 5.3 | 195 | 7 |
23,6 | 1.18 | 150 | 2,65 | 54,5 | 5.3 | 200 | 7 |
25 | 1.18 | 160 | 2,65 | 56 | 5.3 | 206 | 7 |
26,8 | 1.18 | 170 | 2,65 | 58 | 5.3 | 212 | 7 |
26,5 | 1.18 | 180 | 2,65 | 60 | 5.3 | 218 | 7 |
28 | 1.18 | 18 | 3.55 | 61.5 | 5.3 | 224 | 7 |
30 | 1.18 | 19 | 3.55 | 63 | 5.3 | 230 | 7 |
31,5 | 1.18 | 20 | 3.55 | 65 | 5.3 | 236 | 7 |
32,5 | 1.18 | 21.2 | 3.55 | 67 | 5.3 | 243 | 7 |
33,5 | 1.18 | 22.4 | 3.55 | 69 | 5.3 | 250 | 7 |
34,5 | 1.18 | 23,6 | 3.55 | 71 | 5.3 | 258 | 7 |
35,5 | 1.18 | 25 | 3.55 | 73 | 5.3 | 265 | 7 |
36,5 | 1.18 | 25,8 | 3.55 | 75 | 5.3 | 272 | 7 |
37,5 | 1.18 | 26,5 | 3.55 | 77,5 | 5.3 | 280 | 7 |
38,5 | 1.18 | 28 | 3.55 | 80 | 5.3 | 290 | 7 |
40 | 1.18 | 30 | 3.55 | 82,5 | 5.3 | 300 | 7 |
41.2 | 1.18 | 31,5 | 3.55 | 85 | 5.3 | 307 | 7 |
42,5 | 1.18 | 32,5 | 3.55 | 87,5 | 5.3 | 315 | 7 |
43,7 | 1.18 | 33,5 | 3.55 | 90 | 5.3 | 325 | 7 |
45 | 1.18 | 34,5 | 3.55 | 92,5 | 5.3 | 335 | 7 |
46,2 | 1.18 | 35,5 | 3.55 | 95 | 5.3 | 345 | 7 |
47,5 | 1.18 | 36,5 | 3.55 | 97,5 | 5.3 | 355 | 7 |
48,7 | 1.18 | 37,5 | 3.55 | 100 | 5.3 | 365 | 7 |
50 | 1.18 | 38.7 | 3.55 | 103 | 5.3 | 375 | 7 |
40 | 3.55 | 106 | 5.3 | 387 | 7 | ||
6.9 | 2,65 | 41.2 | 3.55 | 109 | 5.3 | 400 | 7 |
* 7.1 | 2,65 | 42,5 | 3.55 | 112 | 5.3 | 412 | 7 |
* 7,5 | 2,65 | 43,7 | 3.55 | 115 | 5.3 | 425 | 7 |
* 8 | 2,65 | 45 | 3.55 | 118 | 5.3 | 437 | 7 |
* 8,5 | 2,65 | 46,2 | 3.55 | 122 | 5.3 | 450 | 7 |
* 8,75 | 2,65 | 47,5 | 3.55 | 125 | 5.3 | 462 | 7 |
9 | 2,65 | 48,7 | 3.55 | 128 | 5.3 | 475 | 7 |
9.5 | 2,65 | 50 | 3.55 | 132 | 5.3 | 487 | 7 |
10 | 2,65 | 51,5 | 3.55 | 136 | 5.3 | 500 | 7 |
10.6 | 2,65 | 53 | 3.55 | 140 | 5.3 | 515 | 7 |
11.2 | 2,65 | 54,5 | 3.55 | 145 | 5.3 | 530 | 7 |
11.8 | 2,65 | 56 | 3.55 | 150 | 5.3 | 545 | 7 |
12.5 | 2,65 | 58 | 3.55 | 155 | 5.3 | 560 | 7 |
13.2 | 2,65 | 60 | 3.55 | 160 | 5.3 | 580 | 7 |
14 | 2,65 | 61.5 | 3.55 | 165 | 5.3 | 600 | 7 |
15 | 2,65 | 63 | 3.55 | 170 | 5.3 | 615 | 7 |
16 | 2,65 | 65 | 3.55 | 175 | 5.3 | 630 | 7 |
17 | 2,65 | 67 | 3.55 | 180 | 5.3 | 650 | 7 |
18 | 2,65 | 69 | 3.55 | 185 | 5.3 | 670 | 7 |
19 | 2,65 | 71 | 3.55 | 190 | 5.3 | ||
20 | 2,65 | 73 | 3.55 | 195 | 5.3 | ||
21.2 | 2,65 | 75 | 3.55 | 200 | 5.3 | ||
22.4 | 2,65 | 77,5 | 3.55 | 206 | 5.3 | ||
23,6 | 2,65 | 80 | 3.55 | 212 | 5.3 | ||
25 | 2,65 | 82,5 | 3.55 | 218 | 5.3 | ||
25,8 | 2,65 | 85 | 3.55 | 224 | 5.3 | ||
26,5 | 2,65 | 87,5 | 3.55 | 230 | 5.3 | ||
28 | 2,65 | 90 | 3.55 | 236 | 5.3 | ||
30 | 2,65 | 92,5 | 3.55 | 243 | 5.3 | ||
31,5 | 2,65 | 95 | 3.55 | 250 | 5.3 |
* Frekari upplýsingar á beiðni, við framboð einnig beygja vörur eða hálf-lokið vörur.
